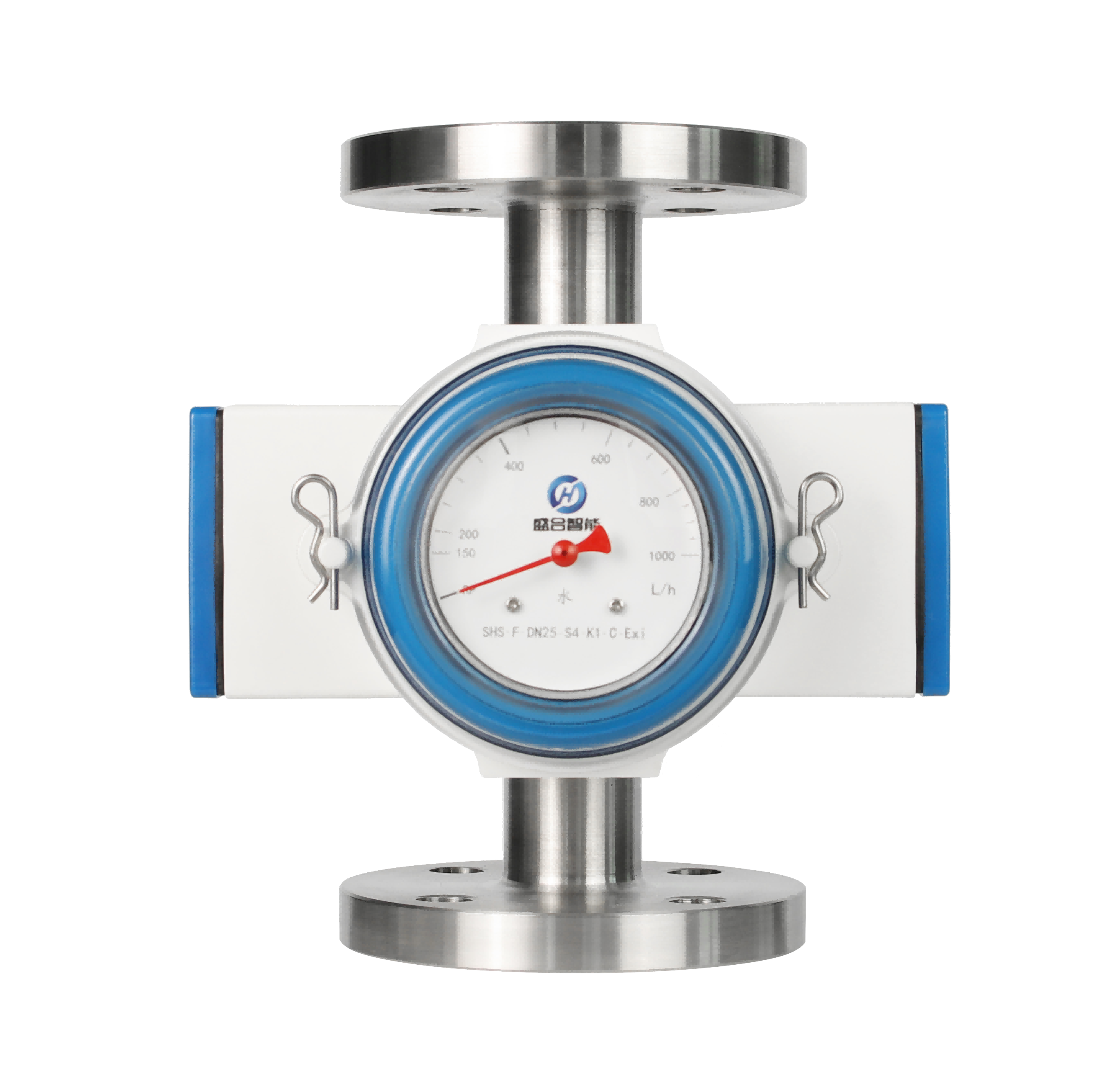

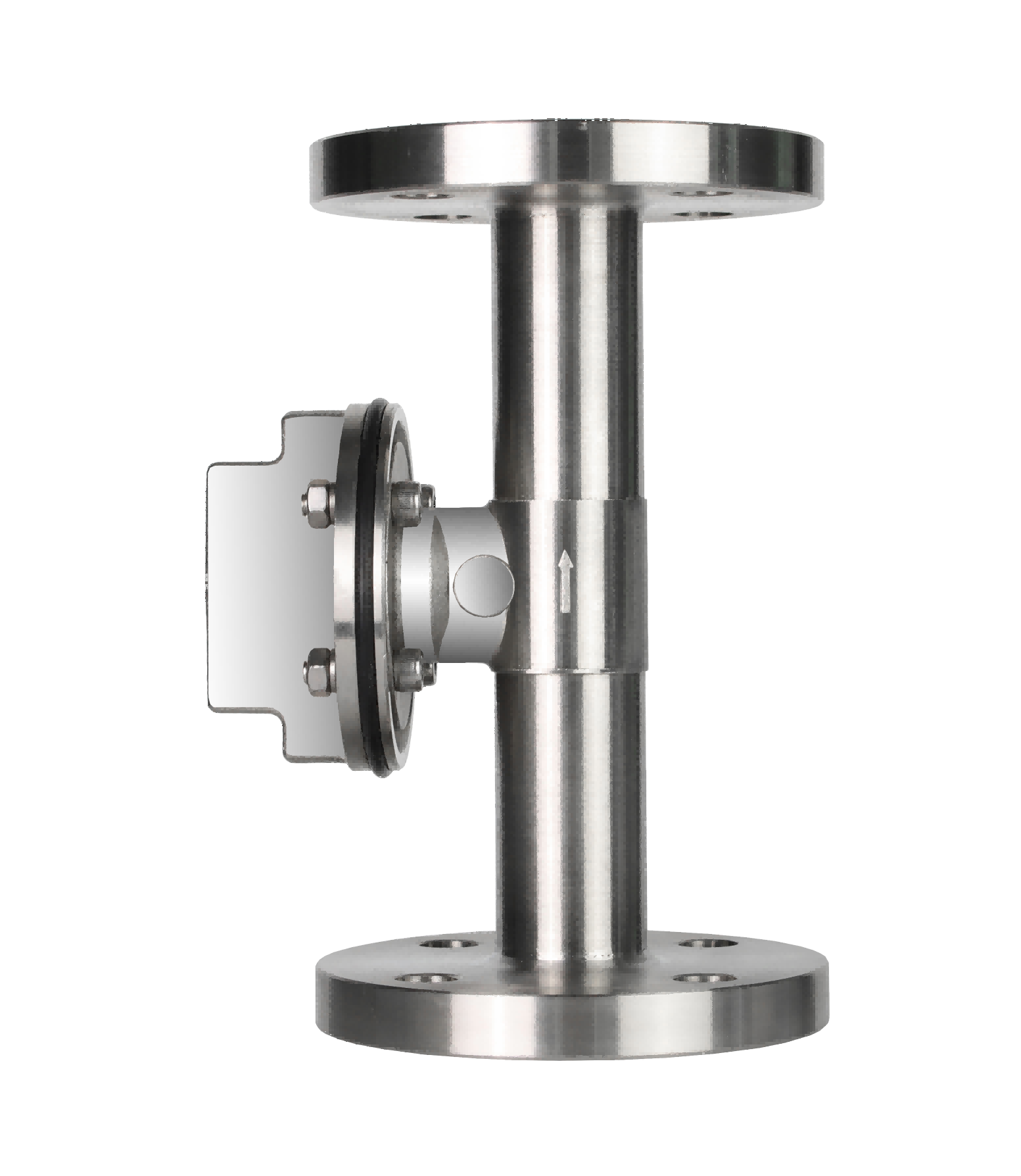

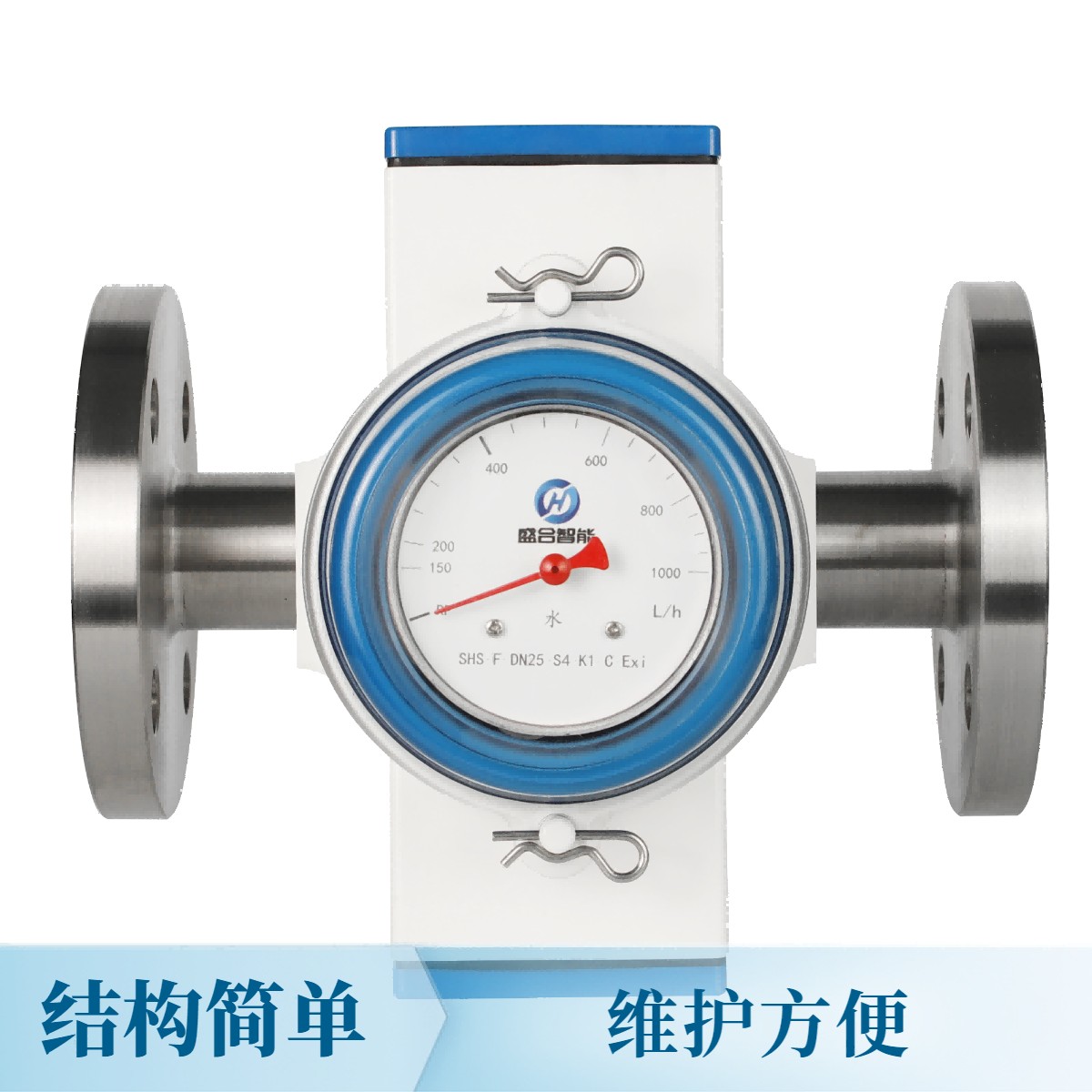

SHS流量开关结构坚实、性能稳定，可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。
|
连接方式 |
法兰连接 |
DN15-DN65 (1/2"～2-1/2") |
DN80-DN200 (3"～8") |
|
测量范围（m³/h） |
0.02-30 |
10-150 |
|
|
操作压力 |
4.0Mpa |
1.6Mpa |
|
|
仪表材料 |
表体 |
304/316L |
|
|
外壳 |
塑料 |
||
|
流体方向 |
垂直方向H 水平方向V |
||
|
介质温度℃ |
标准型 |
≤120 |
|
|
介质粘度mpa.s |
标准型 |
≤30 |
|
|
开关重复性 |
±2.5% |
||
|
测量精度 |
±8%，±12% |
||
|
报警开关 |
1个NC或1个NO触点（双稳态） |
||
|
2个NC或2个NO触点（双稳态） |
|||
|
1个放大继电器的开关触点（双稳态） |
|||
|
2个放大继电器的开关触点（双稳态） |
|||
|
触点功率 |
10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电 |
||
|
1200W，可采用24VDC或220VAC供电） |
|||
|
放大继电器 |
供电 |
220VAC,24VDC |
|
|
响应时间 |
5-12ms |
||
|
防护等级 |
IP65 |
||
