品牌:承德盛合智能
材质:304S408，316L
防护等级:IP65
测量介质:液体
起订:1台
供应:1000台
发货:7天内
立即购买

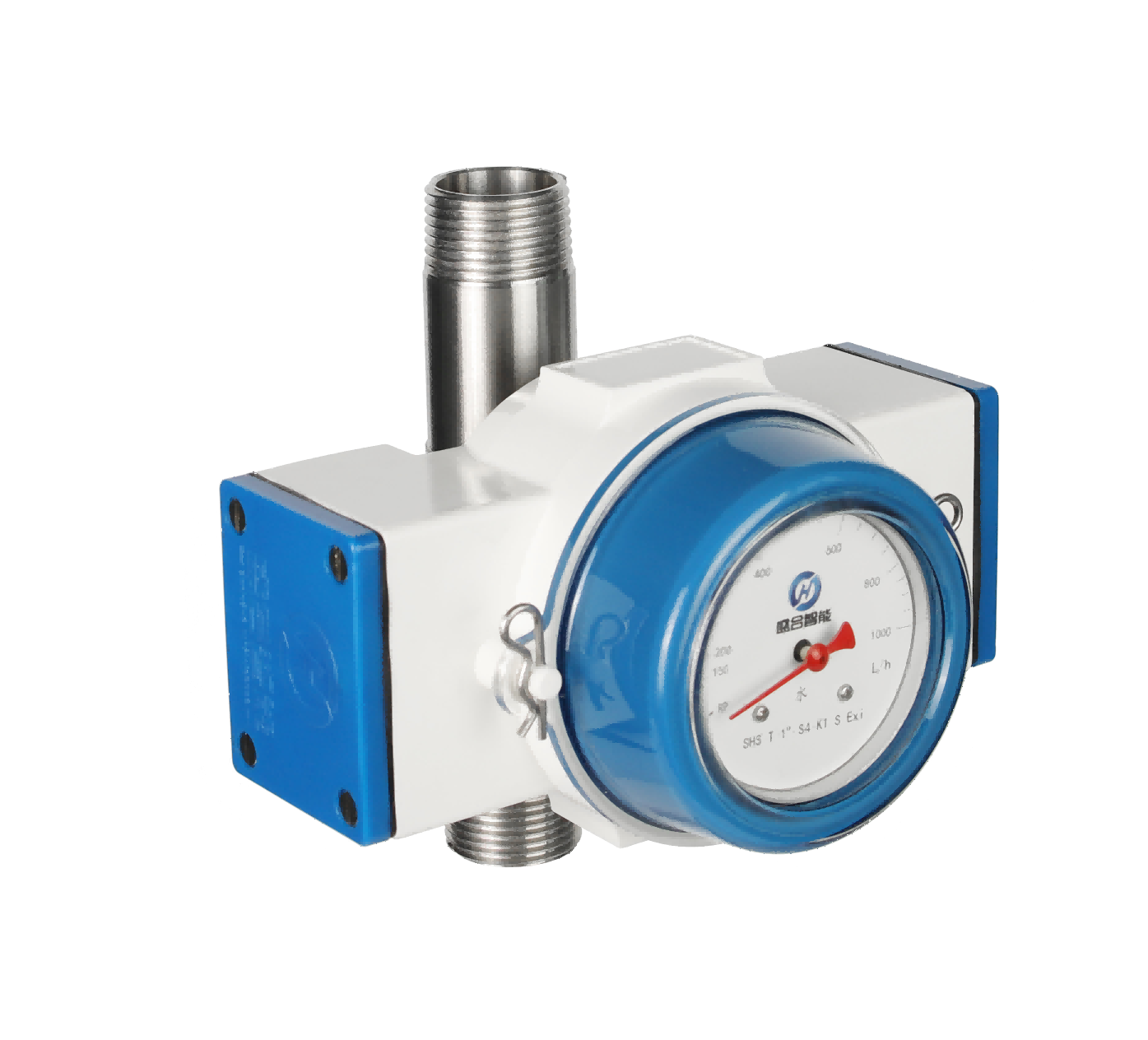

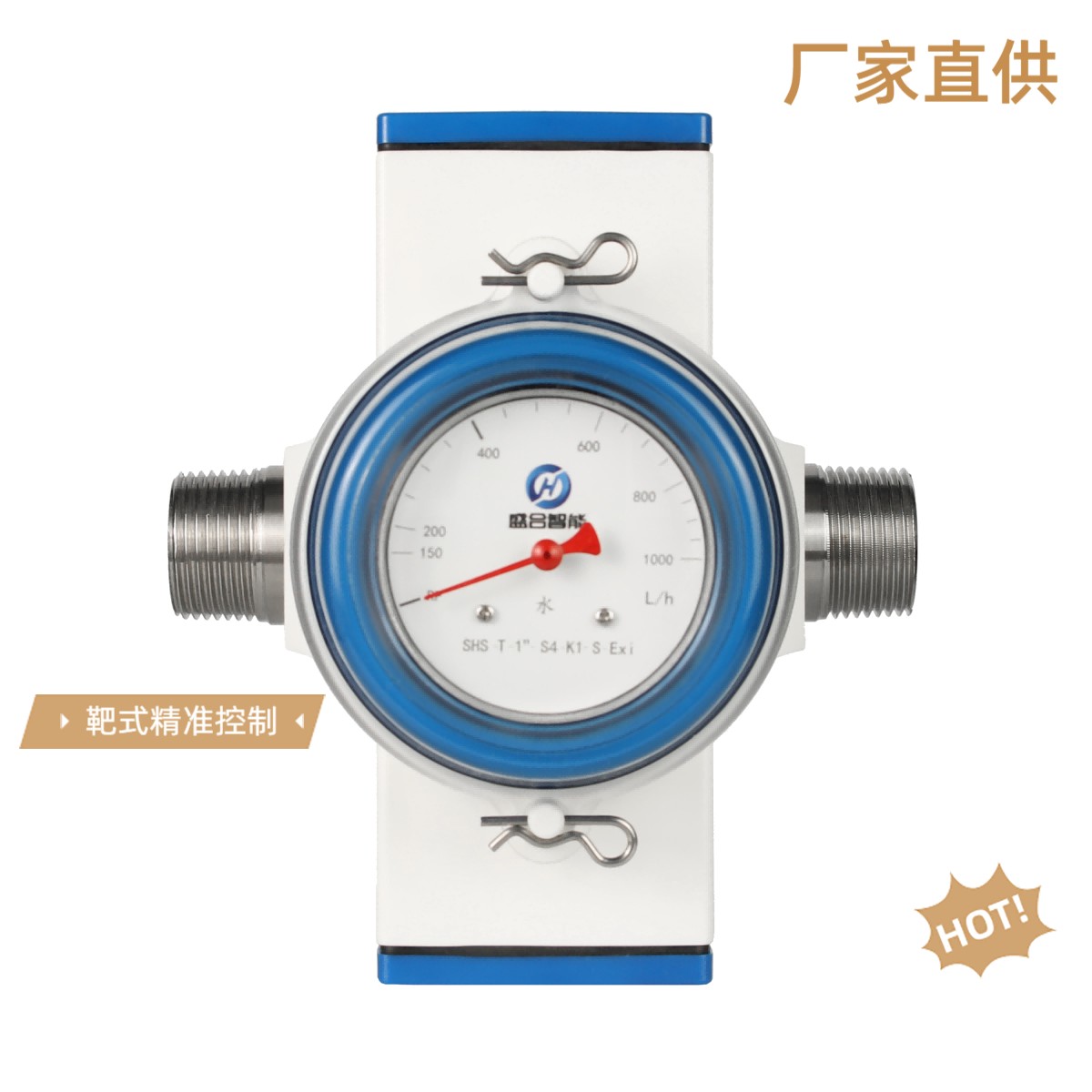

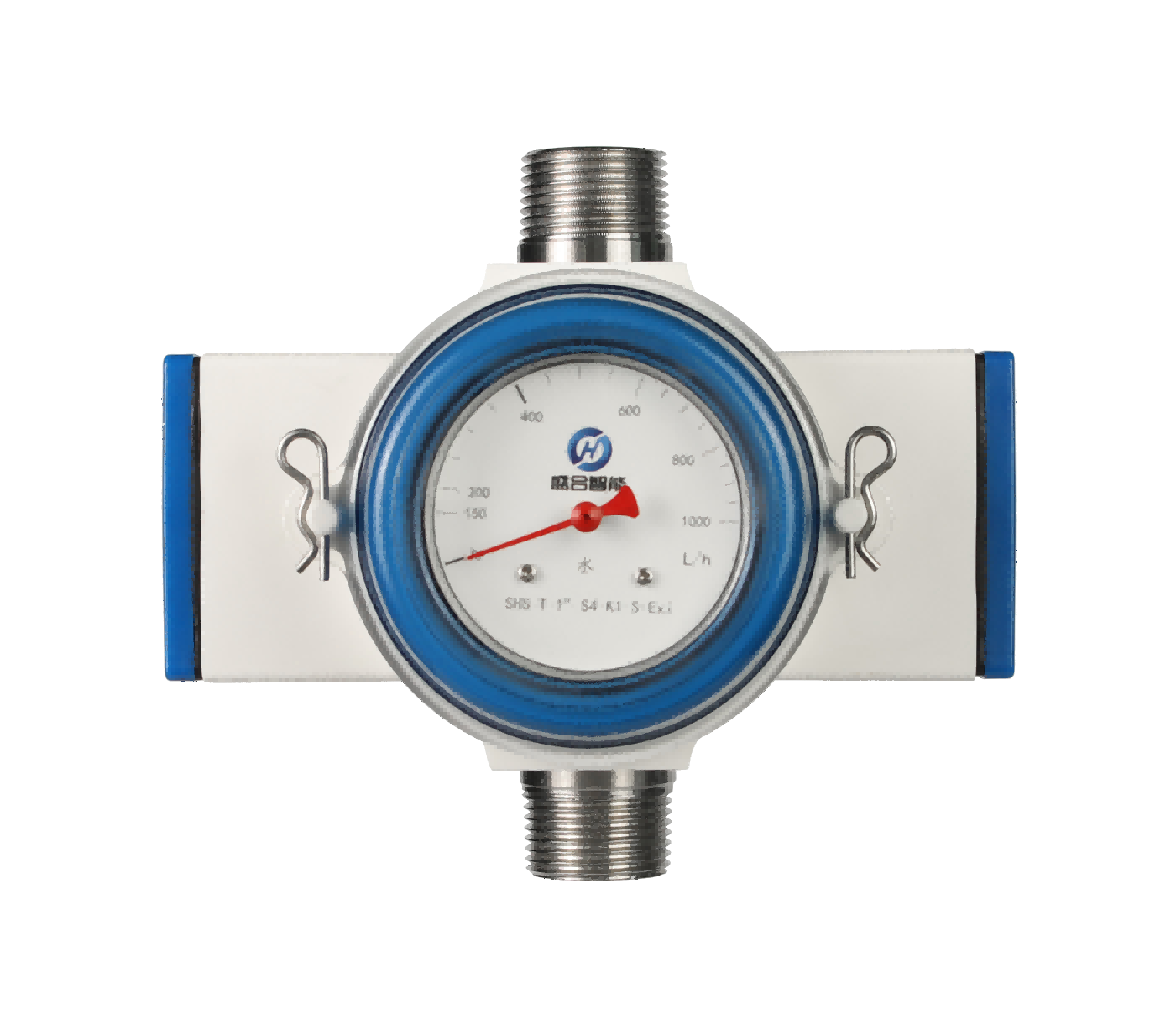

供应螺纹连接水流量开关
2026-05-30 11:34 浏览:149
详细信息
SHS流量开关结构坚实、性能稳定，可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。
主要特点：
·流线型结构设计、坚固耐用
·磁耦合测量系统
·垂直、水平方向安装任意，螺纹连接
·多种材料可选
·测量量程广
·清晰的流量显示刻度、读取方便，旋转指针
·1或2个流量限位开关点，量程内任意设置
|
连接形式 |
螺纹连接 |
3/4"～2-1/2" |
|
测量范围（m³/h） |
10-150 |
|
|
最大操作压力 |
螺纹连接 |
4.0Mpa - - |
|
仪表材料 |
表体 |
304/316L |
|
外壳 |
塑料 |
|
|
流体方向 |
垂直方向H 水平方向V |
|
|
介质温度℃ |
标准型 |
≤120 |
|
介质粘度mpa.s |
标准型 |
≤30 |
|
开关重复性 |
±2.5% |
|
|
测量精度 |
±8%，±12% |
|
|
报警开关 |
K1 |
1个NC或1个NO触点（双稳态） |
|
K2 |
2个NC或2个NO触点（双稳态） |
|
|
KV1 |
1个放大继电器的开关触点（双稳态） |
|
|
KV2 |
2个放大继电器的开关触点（双稳态） |
|
|
触点功率 |
K1 K2 |
最大10W（回路电源可采用24VDC或220VAC供电）， 建议使用24VDC供电 |
|
KV1 KV2 |
最大1200W，可采用24VDC或220VAC供电） |
|
|
放大继电器 |
供电 |
220VAC,24VDC |
|
响应时间 |
5-12ms |
|
|
防护等级 |
IP65 |
|
安装前注意事项
·流量开关在安装之前,需清理管道中的杂质、焊渣、污浊,建议采用压缩空气吹扫和洁净水冲洗,确保管道内部没有上述残留物。
安装时请注意仪表表体上标明的流体流向,箭头方向为流出方向。
建议出入口安装相当于口径5倍的直管段,以保证测量精度。如果入口端紧邻泵或弯头,**酌情增加直管段长度
