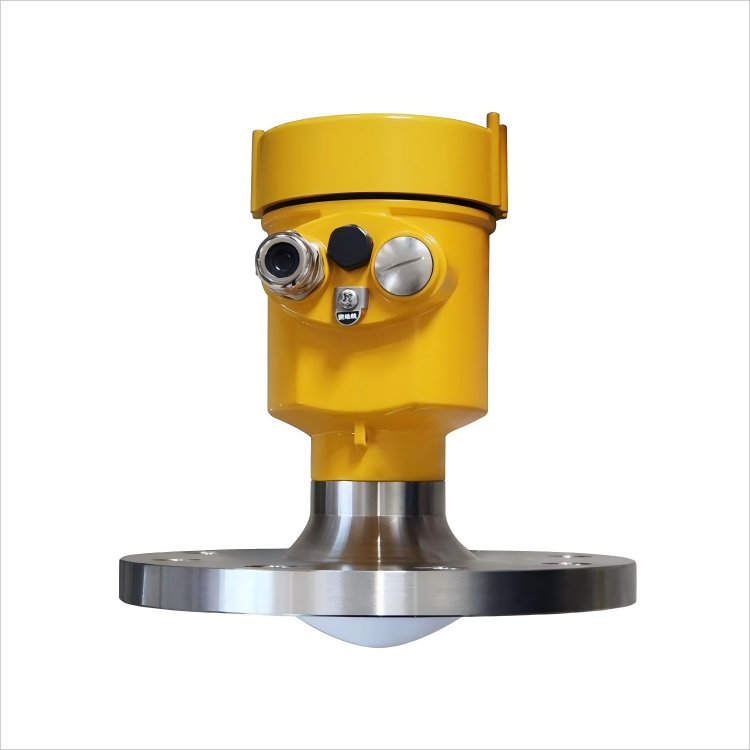

特点：
1. 毫米波雷达，测量精度可达±2mm，测量Z小盲区为 0.05m。
2. 更小的天线尺寸，满足了更多的工况场合测量。
3. 多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于 其他雷达产品具有更高的可靠性。
4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
5. 动态信号范围更大，对于低介电常数介质的测量更加稳定。
6. 多种测量模式，快速测量模式下雷达反应时间小于 1S。
主要优势
1.不受大气降水影响；
2.周围环境温度-60 摄氏度起；
3.从贮藏罐外装置；
4.物位计内天线由氟塑料透镜加热保护；
5.测量射线窄，便于安装，测量稳定；
6.物位测量准确度不受容器内温度限制；
7.蒸发作用和灰尘不会影响测量；
8.沸腾液体物位测量；
9.腐蚀性液体物位测量，无接触、无腐蚀---稳定测量；
主要技术参数
|
型号 |
SHL-FMW11 |
SHL-FMW12 |
SHL-FMW13 |
SHL-FMW14 |
SHL-FMW15 |
SHL-FMW21 |
|
测量范围 |
0.05m~30m |
0.05m~35m |
0. 1m~100m |
0. 1m~150m |
0. 1m~35m |
0.3m~150m |
|
介质 |
液体 |
液体 |
液体 |
液体 |
液体 |
固体 |
|
过程连接 |
G1½A |
G2A 螺纹 |
法兰≥DN80 |
法兰≥DN125 |
法兰≥DN80 |
法兰≥DN80 |
|
1½NPT 螺纹 |
||||||
|
法兰≥DN50 |
法兰≥DN65 |
|||||
|
过程温度 |
-40～80℃ |
-40～110℃ |
-40～110℃ |
-40～110℃ |
-40～200℃ |
-40～110℃ |
|
过程压力 |
-0. 1～0.3MPa |
-0. 1～1.6MPa |
-0. 1～0.3MPa |
-0. 1～0.3MPa |
-0. 1～2.5MPa |
-0. 1～0.3MPa |
|
无线尺寸 |
32mm 透镜天线 |
42mm 透镜天线 |
78mm 透镜天线 |
110mm 透镜天线 |
78mm 透镜天线 |
78mm 透镜天线+吹扫 |
|
无线材质 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE/整体填充 |
PTFE |
|
精度 |
±2mm |
±2mm |
±2mm（量程在 35m 以下） ±5mm （量程在 35m—100m 间） |
±2mm（量程在 35m 以下）±5mm （量程在 35m—150m 间） |
±2mm |
±5mm |
|
防护等级 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
|
防爆等级 |
本安防爆Exia IIC T6 隔爆Exd IIC T6 Gb |
|||||
|
中心频率 |
123GHz |
123GHz |
123GHz |
123GHz |
123GHz |
123GHz |
|
发射角 |
7 ° |
5 ° |
3° |
1.5° |
3 ° |
3 ° |
|
电源 |
二线制/DC24V |
|||||
|
四线制/DC12~24V |
||||||
|
四线制/AC220V |
||||||
|
外壳 |
铝/塑料/不锈钢 |
|||||
|
信号输出 |
二线制/4...20mA/HART 协议 |
|||||
|
四线制 4...20mA/ RS485 Modbus |
||||||
|
电缆接口 |
M20×1.5 |
|||||
|
分辨率 |
1mm |
|||||
|
盲区 |
0. 1m/0.2m/0.3m |
|||||
|
耐震 |
机械震动l0m/s² , (10～150)Hz |
|||||
